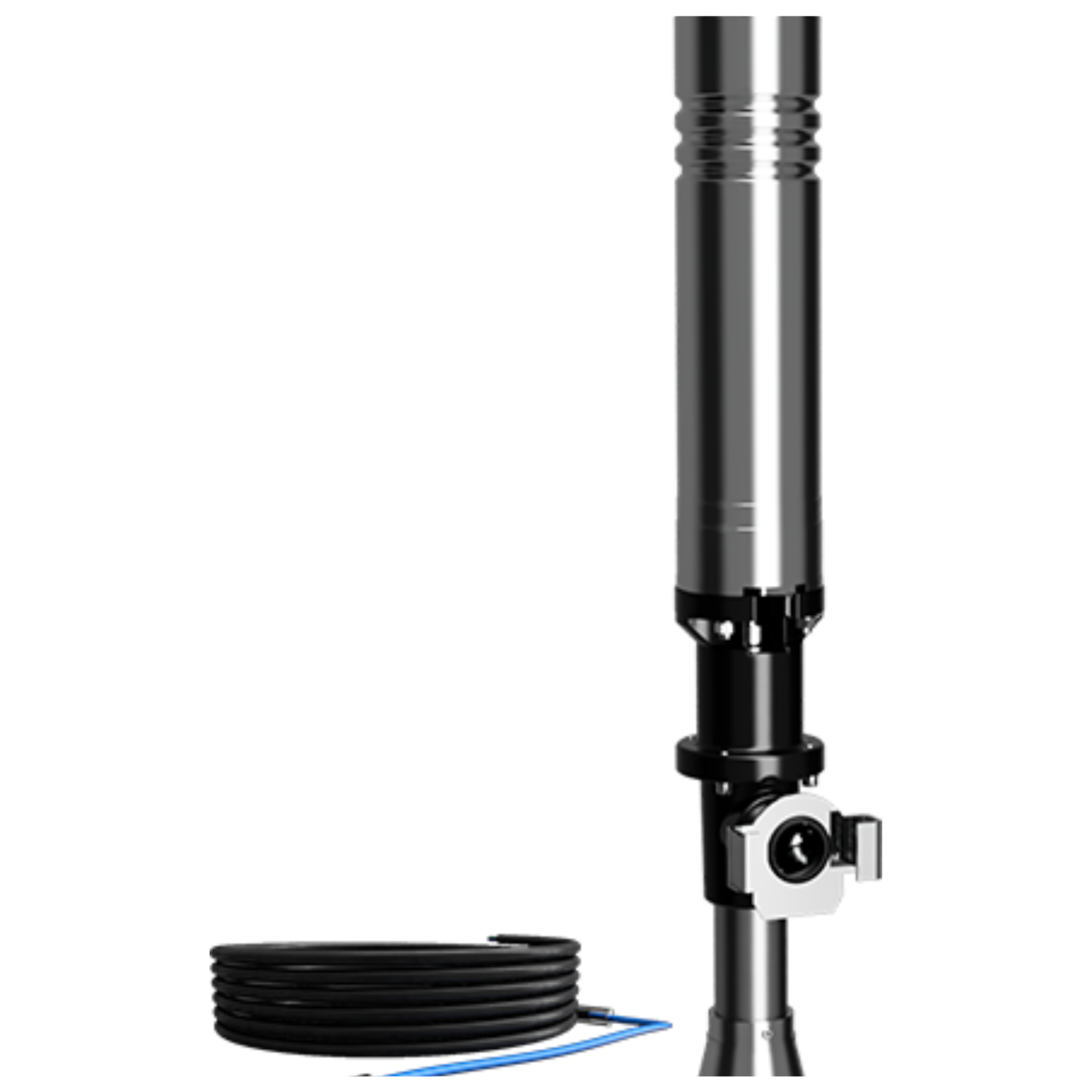

AQK06/400 SZ (10m kabel), kalové čerpadlo

Čerpadlo AQK 06/400 SZ3 je určeno k čerpání biologicky a mechanicky znečištěných odpadních vod bez abrazivních nebo agresivních příměsí. Používá se především v systémech tlakové kanalizace, kde zajišťuje spolehlivou dopravu odpadních vod z domů, rekreačních objektů, hotelů, obcí a dalších objektů do tlakové nebo gravitační kanalizace.

Čerpadlo pracuje na principu plynulého vytlačování kapaliny pomocí rotujícího vřetena a pryžového statoru. Čerpaná kapalina nejprve prochází řezacím zařízením, které rozmělní pevné biologické nečistoty, a následně vstupuje do vysokotlaké hydraulické části.

Hlavní namáhané součásti jsou vyrobeny z nerezavějící oceli. Konstrukce čerpadla umožňuje jednoduchou opravu hydraulické části a usnadňuje pravidelný servis. Čerpadlo lze instalovat na spouštěcí zařízení nebo na stojánek.

Parametry čerpadla

Elektromotor

Hydraulická část

Hydraulická část se skládá z pryžového statoru a vřetena z nerezavějící oceli. Vřeteno je poháněno pružnou hřídelkou propojenou s hřídelí elektromotoru pomocí speciální spojky.

Toto řešení umožňuje dosažení vysokého výstupního tlaku až 1 MPa při téměř konstantním průtoku. Konstrukce hydraulické části se vyznačuje malými zástavbovými rozměry a umožňuje relativně jednoduchou opravu při opotřebení.

Řezací zařízení

Řezací zařízení je umístěno ve spodní části čerpadla. Skládá se z pevného a rotačního nože, jejichž vzájemný pohyb rozmělní pevné nevláknité a neabrazivní příměsi obsažené v odpadní vodě.

Konstrukce zároveň plní funkci promíchávání kapaliny v jímce a omezuje vznik usazenin. Podle produktového listu se systém vyznačuje samočisticí funkcí a odolností proti zanášení nebo zahlcení.

Elektromotor

Čerpadlo je vybaveno čtyřpalcovým ponorným elektromotorem AQ SPOL OPT 150 s výkonem 1,1 kW.

Motor je naplněn olejem, který:

• odvádí teplo z vinutí,

• zajišťuje mazání ložisek,

• maže mechanickou ucpávku,

• omezuje vznik koroze.

Motor je vybaven vodotěsným odnímatelným kabelem s konektorem. Při manipulaci s čerpadlem tak není nutné kabel odpojovat v elektrickém rozvaděči, což zjednodušuje servisní zásah.
